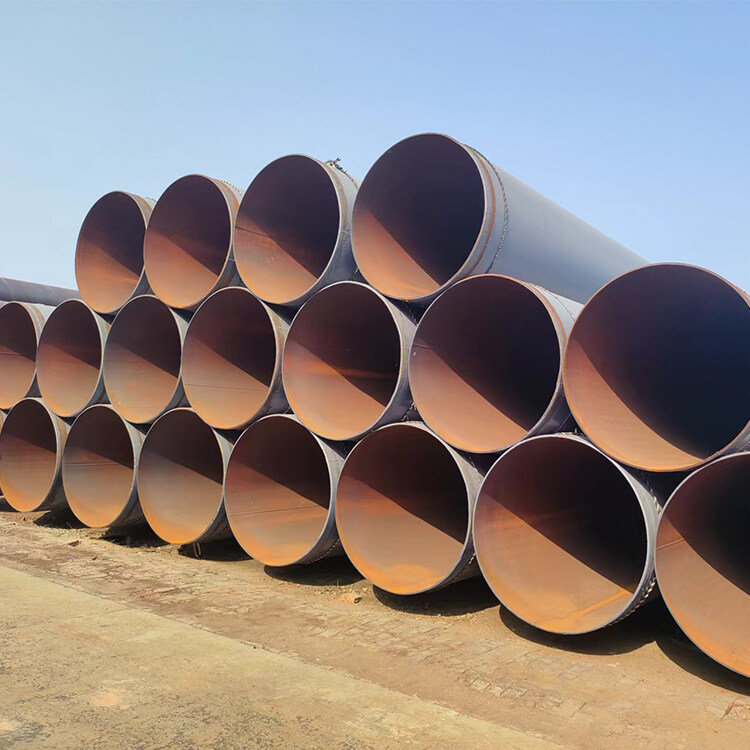

석유 및 가스 라인 파이프용 API 5L LSAW 파이프
API 5L LSAW 파이프는 석유 및 가스 산업 파이프라인을 위한 것으로, 다양한 작업 환경을 위해 개발되었습니다. 강철 라인 파이프 소재는 일반적으로 탄소강이며 API SPEC 5L 사양을 준수합니다. 석유 및 천연 가스 산업, 운송을 위한 석유 산업 요구 사항에 적용되며 극한 상황, 저온 및 고온, 부식성 환경에 대한 내식성 및 H2S 조건에서의 부식성 서비스에 적합합니다.
API 5L LSAW 라인 파이프에 대한 공급 범위
용접(세로 잠수 아크 용접) 강철 라인 파이프: 14" ~ 72"
두께 범위: SCH 30 ~ SCH 160
끝 유형: 베벨 끝, 일반 끝
길이 범위: 20FT, 40FT 또는 사용자 정의
플라스틱 또는 철로 된 보호 캡 사용 가능
표면 외관: 자연색, 광택 처리, 검은색 페인팅, 3PE, FBE 등
용접 파이프 제조 유형
용접 유형에는 ERW(전기 저항 용접), LSAW(종방향 잠수 아크 용접), SSAW(나선형 잠수 아크 용접) 용접 유형 등 3가지가 있습니다.
LSAW 파이프와 SSAW 파이프는 모두 SAW 파이프(Submerged Arc Welding Steel Pipe)로, 강철을 준비하기 위해 잠수 아크 솔더링 공정을 사용하여 제조되며 고밀도 파이프가 됩니다. 플럭스 층으로 인해 즉각적인 열 손실이 없고 용접부 근처에 집중됩니다. 고품질, 고효율 아크와 연기가 발생하여 압력 용기, 파이프 제조, 보, 유체, 강철 작업 등에서 광범위하게 사용됩니다. SAW 파이프는 주로 종방향 잠수 아크 용접 파이프인 LSAW 파이프에서 사용됩니다.
LSAW 파이프 제조 공정
API 5L LSAW 파이프는 직경 14인치(406.4mm)에서 72인치(1828.8mm)까지 적용됩니다.
LSAW 용접 강관 제조 흐름도:
판 UT – 진공 리프팅 – 초음파 검사 – 모서리 밀링 – 사전 굽힘 – J형 성형 – C형 성형 – O형 성형 – CO2 가스 실드 아크 용접에 의한 태크 용접 – 탭 용접 – 내부 용접 – 외부 용접 – 탭 판 제거 – 세척 – 라운딩 – X 테스트 – 초음파 검사 – 팽창 전 세척 – 기계적 팽창 – 팽창 후 세척 – 직진도 – 정수압 시험 – 초음파 검사 – 파이프 끝단의 용접 연삭 – 기계적 면처리 – 본체 및 양쪽 끝단의 X선 검사 – 파이프 끝단의 초음파 검사 – 양쪽 끝단의 자기 입자 검사 – 무게 및 길이 측정 – 제품 검사 – 외부 코팅 – 내부 코팅 – 표시 – 포장 및 창고 보관
SAW(LSAW, SSAW)와 ERW 파이프의 주요 차이점
위의 제조 공정에서 볼 수 있듯이 SAW(LSAW, SSAW)와 ERW 파이프는 형성, 용접 등에서 완전히 다르며, 따라서 두 파이프의 성능은 다음과 같은 측면에서 다릅니다.
- ERW 파이프의 표면 품질은 SAW(LSAW, SSAW) 파이프에 비해 더 좋습니다. 매끄럽고 마감이 더 좋기 때문입니다. 대부분의 SAW 파이프에서 주로 내부 및 외부 용접 보강에 관한 것입니다.
- ERW 파이프에서 발견되는 결함은 SAW 파이프보다 적습니다. SAW 파이프에는 용매 침전물이 있기 때문에 볼륨의 결함 외에도 더 많은 결함이 발생합니다. ERW 파이프에서 발견되는 결함은 와이어 라인과 직선 용접에만 국한되며 쉽게 검사할 수 있습니다. 결함은 쉽게 알아차릴 수 있으며 표면의 초음파 반사로 감지하기가 더 쉽습니다.
- ERW의 잔류응력 비율은 SAW 파이프보다 낮습니다. ERW 파이프 변형이 ERW에서 더 많이 발생하고 평평한 타원의 사이징이 이어지면서 타원형 수직 변화와 네킹이 발생하여 응력이 더 작아집니다. ERW 파이프의 변위는 동일한 소재를 사용하여 제작된 SAW 파이프와 비교하기 위해 축 방향 및 횡 방향 절개부를 따라 비교했을 때 더 작았으며 감지하기도 쉬웠습니다.
- ERW와 SAW 파이프의 전반적인 성능은 같지만 파이프에 결함이 생기면 ERW에 철스크랩과 용접을 하면 되지만 SAW의 경우 균열이나 부식이 발생해 ERW의 내구성이 떨어지므로 이 점이 다릅니다.
API 5L 용접 라인 파이프의 응용 분야
석유 및 천연가스 산업용, 파이프라인 수송 시스템용 강관.
Octal은 석유 및 가스 산업의 파이프라인 운송 시스템에 사용되는 용접 라인 파이프의 두 가지 제품 사양 레벨(PSL1 및 PSL2)을 제조하기 위한 요구 사항을 규정한 국제 표준 API 5L을 준수하는 파이프를 공급했습니다.
