벨앤스피곳 랩용접 조인트/벨앤스피곳 스파이럴 강관

제품

벨 앤 스피곳 나선형 강관은 강철 수도 및 폐수 전송 파이프라인에서 가장 일반적으로 사용되는 조인트 중 하나입니다. 가장 힘든 응용 분야에서 입증된 성능, 설치가 쉬우며 모든 파이프 직경에 사용할 수 있는 이 조인트는 고압 AWWA 강철 수도 파이프를 제한하는 경제적인 수단입니다.

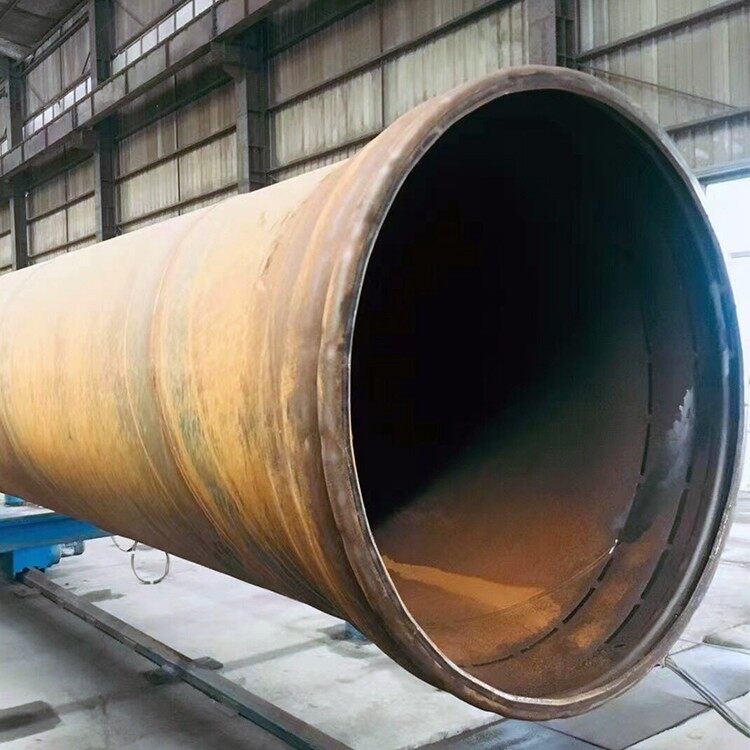

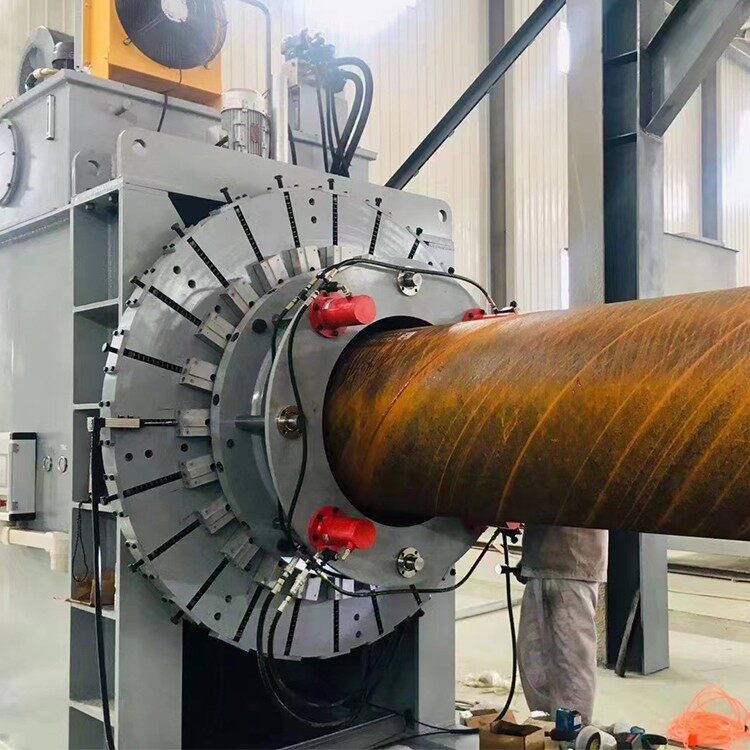

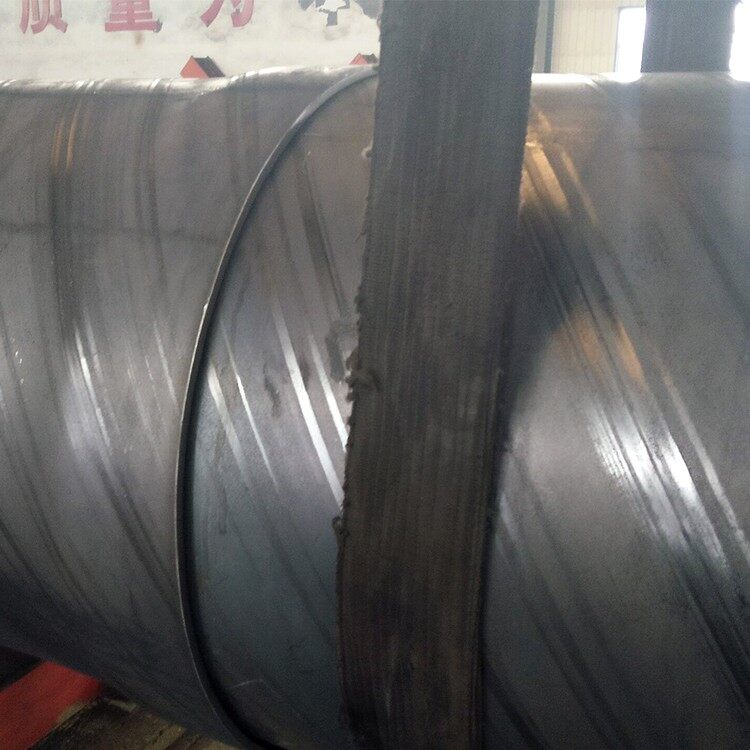

이 조인트는 파이프의 한쪽 끝을 확장하여 "벨" 모양을 만들어서 만듭니다. 인접한 플레인 엔드 파이프 세그먼트의 다른 쪽 끝은 "스피곳"이라고 합니다. 설치 팀은 벨 엔드에 약간의 수평 각도로 스피곳을 삽입하여 맞물립니다. 그런 다음 파이프는 단일 또는 이중 전체 원주 필렛 용접으로 고정되며, 용접은 결합된 얇은 조각의 두께와 크기가 같습니다. 내경이 30인치 이상인 겹치기 용접 파이프는 내부에서 용접할 수 있습니다. 내부 용접은 일반적으로 묻힌 파이프 설치의 "뒤채움 후 용접" 방법에 사용됩니다. 이 공정을 통해 파이프를 결합하고 파이프를 뒤채우기 전에 열 수축 슬리브를 설치합니다. 그런 다음 뒤채움 후에 내부 용접을 완료하여 파이프 설치 속도를 크게 높이고 프로젝트의 전체 비용을 낮춥니다.

조립된 벨과 스피곳 섹션의 최소 겹침은 1인치/25mm 또는 벨 파이프 두께의 3배이며, 둘 중 더 큰 쪽입니다. 현장 용접은 벨 반경에 가장 가까운 접선 지점에서 1인치/25mm보다 가까워서는 안 됩니다. 조인트 제작 허용 오차는 ANSI/AWWA C206을 따릅니다.

용접 무결성 검사 및 테스트는 AWWA C206, 강관 현장 용접에 명시된 표준 관행을 따릅니다. 용접 조인트의 비파괴 검사(NDT)에는 구매자가 대체 비파괴 방법을 승인하지 않는 한 파이프라인 및 부속품의 시각 검사 및 정수압 검사가 포함됩니다.

벨과 스피곳 조인트는 세그먼트가 연결될 때 벨에 대해 스피곳을 당겨 각도 편향을 허용합니다. 추가 편향을 위해 벨을 최대 5도까지 마이터링할 수 있습니다. 이를 통해 제작된 엘보를 사용하지 않고도 각도 편향을 허용하고 사소한 정렬 변경이나 긴 반경 곡선을 수용하는 데 유용합니다.

용접 랩 조인트는 물 전송을 위한 대구경 매립 강철 파이프라인에서 일반적이며 AWWA M11 및 AWWA C206에 설명된 지침을 따릅니다. 낮은 건설 비용과 입증된 사용 이력으로 인해 오늘날에도 여전히 인기 있는 신뢰할 수 있고 경제적인 조인트입니다.
